FortiToken Mobile AES/TOTP 逆向与复现

FortiToken Mobile 的 OTP 生成最终落在 OATH HOTP/TOTP 标准上，区别在于 seed 的注册、存储和设备绑定方式。逆向过程可以分成两条路线：一条从 activation code 进入移动端注册协议，另一条从已经激活的 Android 应用中还原本地 encrypted seed。

所有 seed、activation code、SSAID、UUID 和 serial 都属于 MFA 凭据材料，只应在自有设备或授权测试环境中处理。

1. 机制概览

Fortinet 将 FortiToken 描述为兼容 HOTP/TOTP 的 OATH token。移动端 seed 使用 AES-256-CBC 保存，派生密钥与设备唯一标识相关；激活完成后，OTP 可以离线生成。

这说明网络注册与本地 OTP 生成是两个阶段：注册阶段把 seed 安全下发到设备，本地阶段再用设备材料解开 seed 并计算 TOTP。

注册阶段
activation code
  -> FortiToken provisioning service
  -> encrypted seed
  -> mobile-id 派生的 AES 解密
  -> raw seed

本地阶段
FortiToken.db + SharedPreferences + Android SSAID
  -> encrypted UUID
  -> encrypted seed
  -> 两阶段 SHA-256/AES-CBC
  -> hex seed
  -> Base32 secret
  -> TOTP

Fortinet 第三方 TOTP 接入示例

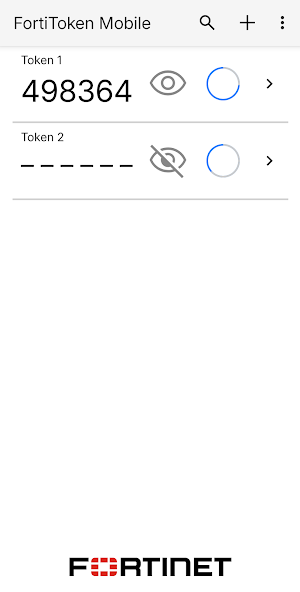

FortiToken Mobile 应用界面

2. 路线 A：activation code 注册协议

这一条路线模拟 FortiToken Mobile 的首次注册流程。输入是 activation code，输出是 raw seed 及其十六进制、Base32 表示。

2.1 activation code 格式

常见 activation code 先按 Base32 解码为 10 字节：

21 00 xx xx xx xx xx xx xx xx
|---| |-----------------------|
前缀          8 字节 token

前两个字节 0x21 0x00 可视为格式或版本前缀，注册请求使用后面的 8 字节 token。若输入本身就是 8 字节十六进制数据，则不再执行 Base32 解码和前缀剥离。

import base64

def decode_activation_code(code: str) -> bytes:
    raw = base64.b32decode(code)
    if len(raw) != 10 or raw[:2] != b"\x21\x00":
        raise ValueError("unexpected activation code format")
    return raw[2:]

2.2 mobile-id 与注册请求

客户端生成并持久化一个 16 字符的 mobile_id。注册请求通过 FortiToken Mobile 使用的客户端证书建立 mTLS 会话，并提交如下逻辑字段：

{
  "mobile_id": "<16-character mobile id>",
  "__type": "SoftToken.MobileProvisionRequest",
  "token_activation_code": "<8-byte token encoded as hex>"
}

mobile_id 不是一次性随机数。首次注册后它与 token 绑定，后续重复注册仍需使用同一值。把它每次重新生成会导致同一个 activation code 无法按原关系恢复。

2.3 provisioning 响应中的 seed

服务端响应包含加密 seed。公开实现中的解密参数为：

key = UTF8(mobile_id)       # 16 bytes
iv  = UTF8("fortitokenmobile")
cipher = AES-CBC
plaintext = ASCII hex seed + trailing bytes
raw seed = hex_to_bytes(plaintext[0:40])

前 40 个 ASCII 字符表示 20 字节 seed。关键处理可写成：

import base64
from Crypto.Cipher import AES

def decrypt_provisioned_seed(encrypted_seed: str, mobile_id: str) -> bytes:
    if len(mobile_id.encode("utf-8")) != 16:
        raise ValueError("mobile_id must encode to 16 bytes")

    ciphertext = base64.b64decode(encrypted_seed)
    cipher = AES.new(
        mobile_id.encode("utf-8"),
        AES.MODE_CBC,
        b"fortitokenmobile",
    )
    seed_hex = cipher.decrypt(ciphertext)[:40].decode("ascii")
    return bytes.fromhex(seed_hex)

这条路线的限制是 activation code 通常只能完成一次首次注册。复现实验应提前保存 mobile_id，并使用专用测试 token，避免影响已有移动端绑定。

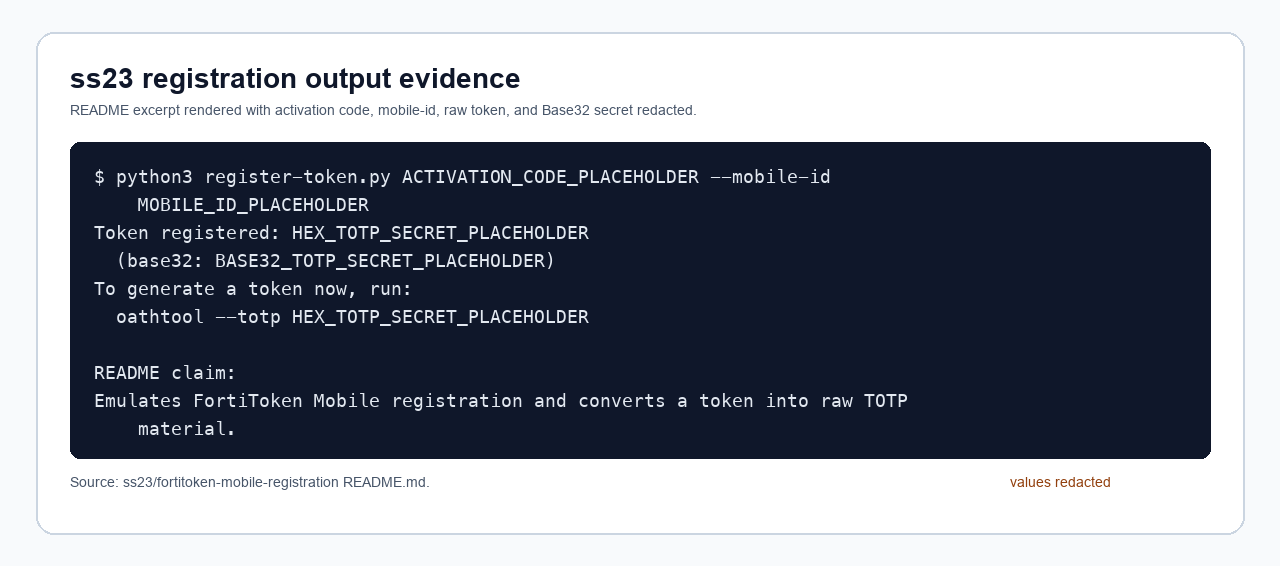

registration flow 的 raw seed 与 Base32 输出

2.4 register-token.py 安装与用法

脚本需要 Python 3、requests-pkcs12、requests 和 pycryptodome。仓库已经提供固定版本的 requirements.txt 与客户端证书文件，运行时应保持二者和脚本位于同一目录。

python3 -m venv .venv
source .venv/bin/activate
python3 -m pip install -r requirements.txt

Base32 activation code 作为位置参数传入：

python3 register-token.py "$TOKEN_CODE" --mobile-id "$MOBILE_ID"

如果手中是去掉两字节前缀后的 8 字节十六进制 token，增加 --raw-token：

python3 register-token.py "$RAW_TOKEN_HEX" \
  --raw-token \
  --mobile-id "$MOBILE_ID"

参数关系如下：

参数	含义
token	Base32 activation code；配合 --raw-token 时改为 8 字节 hex
-m, --mobile-id	16 字符设备标识，需与 token 的注册关系保持一致
-r, --raw-token	跳过 Base32 与 0x21 0x00 前缀处理，直接读取 hex token

省略 --mobile-id 时，脚本会生成 uuid4().hex[:16]，写入当前目录的 config.txt，以后继续读取该文件。

这个文件与 activation code、seed 一样需要妥善保存；删除后重新生成不同 ID，无法延续原注册关系。

2.5 函数调用链

main
  -> parse_token / parse_raw_token
  -> get_mobile_id
  -> register_token
       -> requests.Session
       -> Pkcs12Adapter(ftm.ks)
       -> POST provisioning request
       -> decrypt_seed
  -> print hex seed / Base32 seed

parse_token() 执行 Base32 解码，检查前缀和 10 字节长度，然后返回后 8 字节。parse_raw_token() 执行 bytes.fromhex() 并检查 8 字节长度。

当前实现遇到长度或前缀异常时只打印提示，仍会继续注册；运行前应主动终止并检查输入，避免把错误 token 提交到服务端。

register_token() 使用 ftm.ks 创建 mTLS session，提交 mobile_id、消息类型和 activation token。HTTP 状态不是 200，或响应对象带有 error 字段时抛出异常。

成功响应中的 seed 交给 decrypt_seed()，再按第 2.3 节的 AES-CBC 参数恢复 20 字节 raw seed。

2.6 输出处理

成功时输出两种 seed 表示：

Token registered: <hex seed> (base32: <Base32 seed>)
To generate a token now, run: oathtool --totp <hex seed>

十六进制值适合直接传给默认按 hex 读取 secret 的工具，Base32 值适合导入密码管理器或 TOTP 应用。输出行只完成 seed 转换，不会自动读取 otp_period 与 digits。

若该 token 使用 60 秒周期，应在 TOTP 工具中显式设置 60 秒，而不是沿用常见的 30 秒默认值。

脚本处理过程中最常见的异常如下：

现象	处理方向
Incorrect padding	检查 Base32 activation code 是否完整、大小写和尾部字符是否被截断
token 长度提示	区分 10 字节带前缀格式与 8 字节 raw 格式
HTTP 非 200	检查网络、系统时间、客户端证书文件和 provisioning 服务状态
Could not register token	activation code 可能已绑定，或服务端拒绝当前 mobile_id
AES/hex 解码异常	检查 mobile_id 是否恰好编码为 16 字节，响应 seed 是否完整
OTP 与移动端不同	设置正确的 period、digits，并同步设备时间

3. 路线 B：Android 本地数据

已经激活的 Android 应用不会直接保存明文 seed。需要把数据库、SharedPreferences 和 Android SSAID 中的材料组合起来，先恢复 UUID，再恢复 seed。

3.1 数据对象

字段	保存位置	作用
encrypted seed	FortiToken.db 的 Account 记录	AES-CBC 密文形式的 TOTP seed
otp_period	FortiToken.db	TOTP 时间步长
digits	FortiToken.db	OTP 位数
encrypted UUID	SharedPreferences	第二阶段派生所需的 UUID 密文
serial / legacy serial	SharedPreferences	参与 SHA-256 key derivation
Android SSAID	Android per-app setting	设备绑定材料

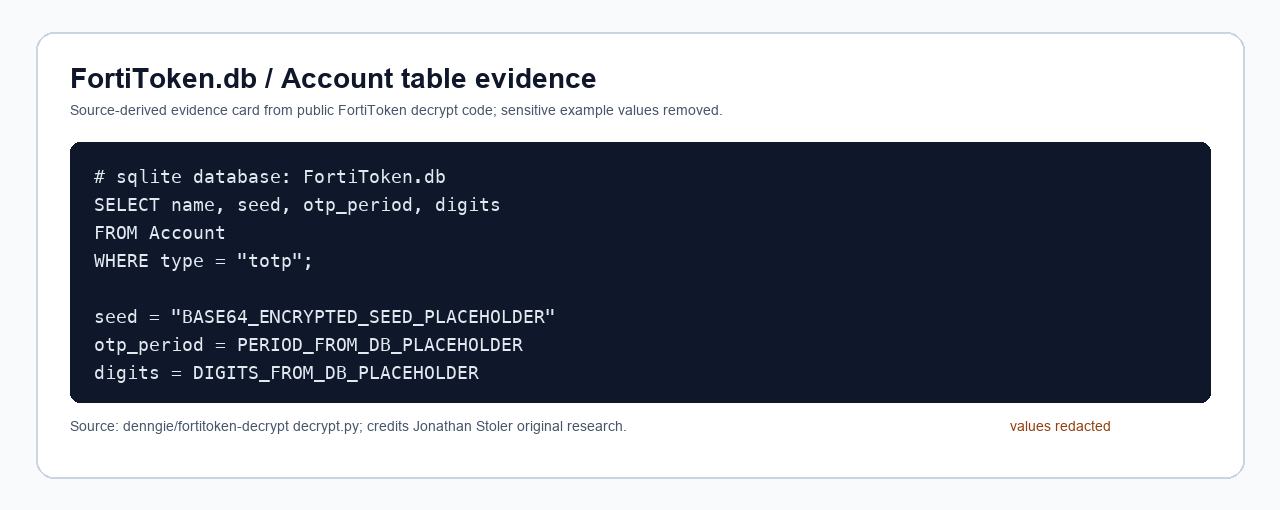

`FortiToken.db` 中的 Account 字段关系

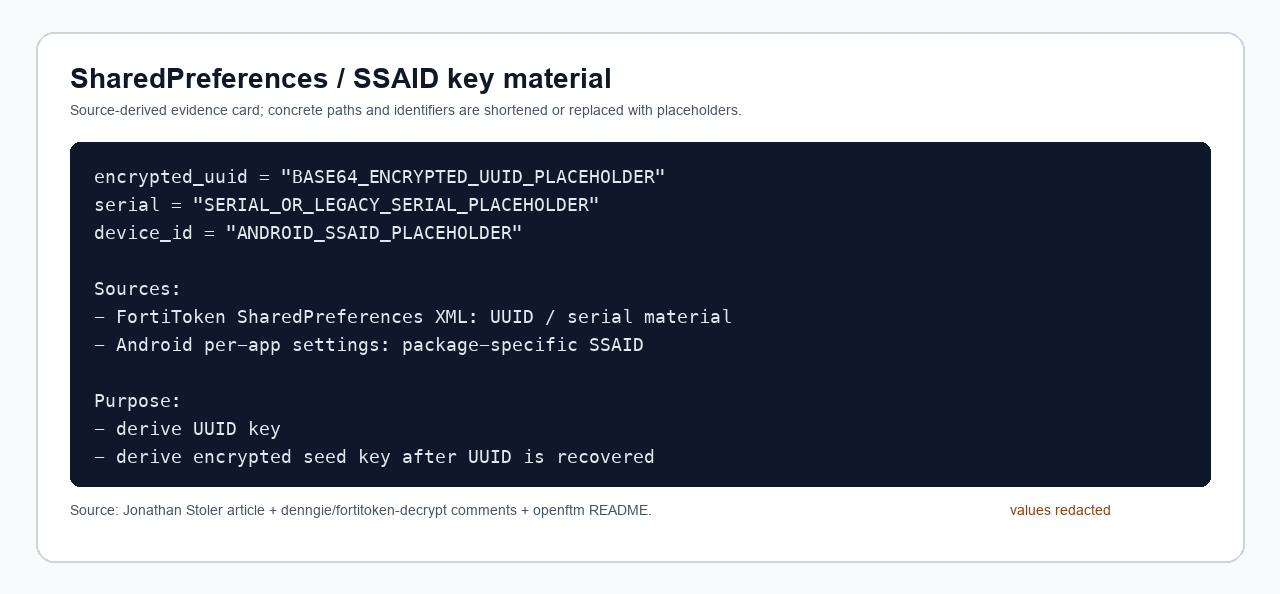

SharedPreferences、serial 与 Android SSAID 的关系

Account 表中的 seed 与 otp_period、digits 必须取自同一条 token 记录。多 token 环境中如果串用了另一条记录的周期或位数，即使 seed 正确也会生成不同 OTP。

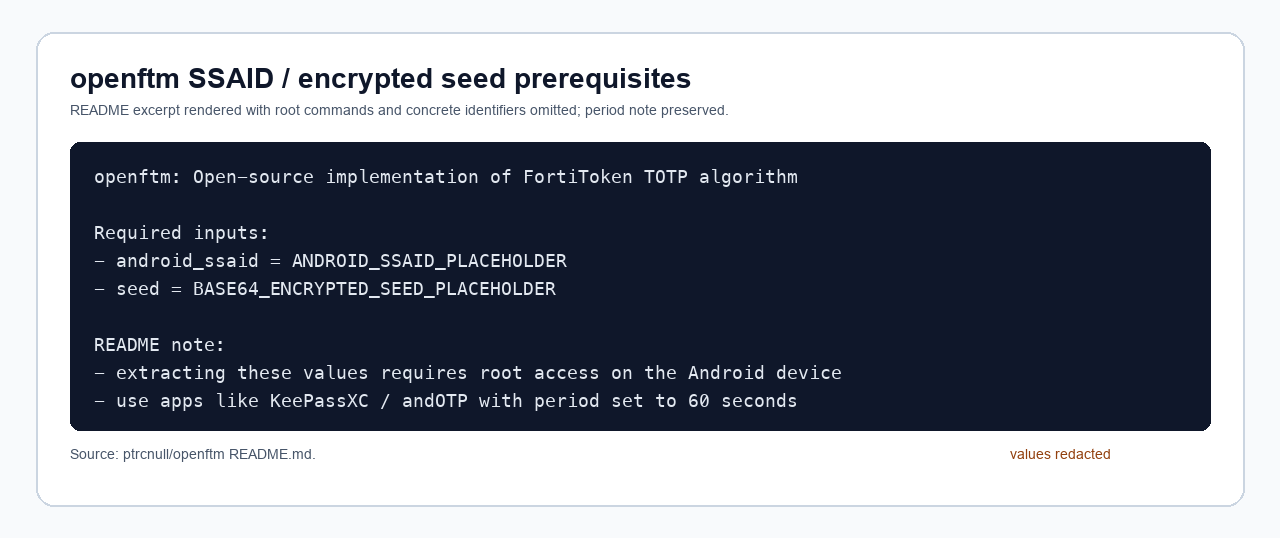

openftm 使用 encrypted seed 与 SSAID 的关系

4. 两阶段本地解密

本地解密先使用设备材料恢复 UUID，再把 UUID 加入第二阶段 key material。两个阶段均使用 SHA-256 生成 32 字节 AES key，以 16 字节 zero IV 执行 AES-CBC。

4.1 UUID

uuid_key = SHA256(device_id || serial_suffix)

uuid_plaintext = AES-CBC-Decrypt(
    key = uuid_key,
    iv = 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00,
    ciphertext = Base64Decode(encrypted_uuid)
)

uuid = PKCS-unpad(uuid_plaintext)

device_id 对应 Android SSAID，serial_suffix 对应目标版本使用的 serial 或 legacy serial 字段。字符串拼接必须保持应用原有顺序和编码，任何多余分隔符都会改变 SHA-256 结果。

4.2 seed

seed_key = SHA256(device_id || serial_suffix || uuid)

seed_plaintext = AES-CBC-Decrypt(
    key = seed_key,
    iv = 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00,
    ciphertext = Base64Decode(encrypted_seed)
)

seed_hex = PKCS-unpad(seed_plaintext)
secret_base32 = Base32(HexDecode(seed_hex))

Java 中常见的 AES/CBC/PKCS5Padding 用于 AES 时，实际填充行为与 16 字节 block 的 PKCS#7 相同。解密后必须先检查末字节给出的 padding 长度，再确认尾部所有 padding 字节一致。

import base64
import hashlib
from Crypto.Cipher import AES

ZERO_IV = bytes(16)

def pkcs7_unpad(data: bytes) -> bytes:
    if not data:
        raise ValueError("empty plaintext")
    count = data[-1]
    if count < 1 or count > AES.block_size:
        raise ValueError("invalid PKCS padding")
    if data[-count:] != bytes([count]) * count:
        raise ValueError("invalid PKCS padding")
    return data[:-count]

def derive_key(*parts: str) -> bytes:
    material = "".join(parts).encode("utf-8")
    return hashlib.sha256(material).digest()

def decrypt_b64(ciphertext_b64: str, key: bytes) -> bytes:
    ciphertext = base64.b64decode(ciphertext_b64, validate=True)
    if len(ciphertext) % AES.block_size:
        raise ValueError("ciphertext is not block aligned")
    plaintext = AES.new(key, AES.MODE_CBC, ZERO_IV).decrypt(ciphertext)
    return pkcs7_unpad(plaintext)

def recover_local_seed(
    encrypted_uuid: str,
    encrypted_seed: str,
    device_id: str,
    serial_suffix: str,
) -> tuple[str, str]:
    uuid_key = derive_key(device_id, serial_suffix)
    uuid = decrypt_b64(encrypted_uuid, uuid_key).decode("utf-8")

    seed_key = derive_key(device_id, serial_suffix, uuid)
    seed_hex = decrypt_b64(encrypted_seed, seed_key).decode("ascii")
    seed_bytes = bytes.fromhex(seed_hex)
    secret = base64.b32encode(seed_bytes).decode("ascii").rstrip("=")
    return uuid, secret

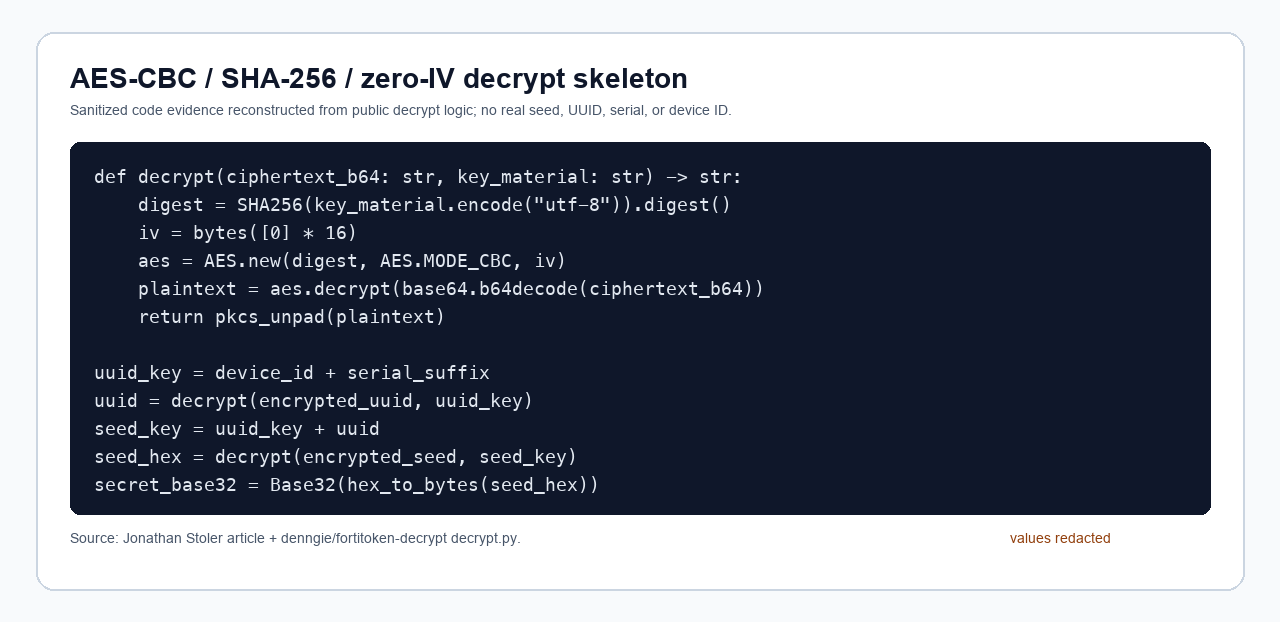

SHA-256、AES-CBC、zero IV 与 Base32 转换

5. TOTP 生成

恢复出的 Base32 secret 进入标准 RFC 4226 / RFC 6238 计算：

T = floor((UnixTime - T0) / X)
HOTP(K, C) = DynamicTruncate(HMAC-SHA1(K, C)) mod 10^digits
TOTP(K, T) = HOTP(K, T)

FortiToken 的 X 和 digits 应从当前 Account 记录读取。公开实现通常使用 60 秒周期和 6 位 OTP，但不能用固定默认值覆盖数据库字段。

import base64
import hashlib
import hmac
import struct
import time

def hotp(secret_base32: str, counter: int, digits: int) -> str:
    padding = "=" * ((8 - len(secret_base32) % 8) % 8)
    key = base64.b32decode(secret_base32 + padding)
    message = struct.pack(">Q", counter)
    digest = hmac.new(key, message, hashlib.sha1).digest()
    offset = digest[-1] & 0x0F
    binary = struct.unpack(">I", digest[offset:offset + 4])[0] & 0x7FFFFFFF
    return str(binary % (10 ** digits)).zfill(digits)

def totp(
    secret_base32: str,
    period: int,
    digits: int,
    timestamp: int | None = None,
) -> str:
    now = int(time.time()) if timestamp is None else timestamp
    return hotp(secret_base32, now // period, digits)

对照 FortiToken Mobile 与脚本输出时，两端必须使用同一时间戳窗口、period 和 digits。设备时钟偏差超过一个时间步会表现为 seed 错误，因此应先检查系统时间，再排查密钥派生。

6. 完整复现顺序

6.1 选择输入路径

• 未激活的专用测试 token 使用路线 A，并在注册前保存固定 mobile_id。
• 已激活的自有 Android token 使用路线 B，同时取得同一账号记录的数据库字段、SharedPreferences 字段和 SSAID。

两条路线最后都应得到相同类型的 20 字节 raw seed 或对应的 Base32 secret，但中间加密参数完全不同，不能混用 provisioning 阶段的 AES 参数和 Android 本地阶段的 AES 参数。

6.2 路线 A 数据流

1. Base32 解码 activation code，检查 10 字节长度与 0x21 0x00 前缀。
2. 取后 8 字节作为注册 token，并以十六进制放入 provisioning 请求。
3. 使用持久化的 16 字符 mobile_id 建立注册关系。
4. 从响应取出 encrypted seed。
5. 使用 mobile_id 作为 AES key、fortitokenmobile 作为 IV 解密。
6. 截取前 40 个 ASCII hex 字符并转换为 20 字节 raw seed。
7. 将 raw seed 编码为 Base32，结合目标周期和位数计算 TOTP。

6.3 路线 B 数据流

1. 从同一 Account 记录读取 encrypted seed、otp_period 和 digits。
2. 从对应 SharedPreferences 读取 encrypted UUID 与 serial 字段。
3. 取得该应用身份下的 Android SSAID。
4. 计算 SHA256(SSAID || serial_suffix)，以 zero IV 解开 UUID。
5. 计算 SHA256(SSAID || serial_suffix || UUID)，以 zero IV 解开 seed。
6. 去除 PKCS padding，将 ASCII hex seed 转为 bytes。
7. Base32 编码后，按数据库中的 period 和 digits 计算 TOTP。

6.4 常见偏差

现象	优先检查
Base64 解码失败	字段是否包含引号、换行或截断
ciphertext 非 16 字节对齐	取错字段、Base64 文本不完整
PKCS padding 错误	SSAID、serial 字段、拼接顺序或目标记录不匹配
UUID 可读但 seed 无法解开	UUID 字符串是否保留了多余换行，seed 是否来自同一账号
Base32 可生成但 OTP 不一致	otp_period、digits、设备时间与 seed 记录
路线 A 无法重复注册	activation code 已绑定，或 mobile_id 与首次注册不同

7. 分析结论

FortiToken Mobile 的 TOTP 算法本身是标准 OATH TOTP，逆向难点集中在 seed 的生命周期。首次注册路线使用 activation code、mTLS 与 mobile_id 保护 provisioning 响应；Android 本地路线使用 SSAID、serial 和 UUID 组成两阶段设备绑定解密。

两条路线最终都把 raw seed 转成 Base32，再按记录中的 period 与 digits 生成 OTP。

延伸阅读

• Fortinet: FortiToken considerations
• Jonathan Stoler: Decrypting TOTP keys from FortiToken for Android
• ss23: fortitoken-mobile-registration
• ptrcnull: openftm
• denngie: fortitoken-decrypt
• RFC 4226: HOTP
• RFC 6238: TOTP
